Подкос для опалубки: конструкция, 2 вида и отличие от раскоса

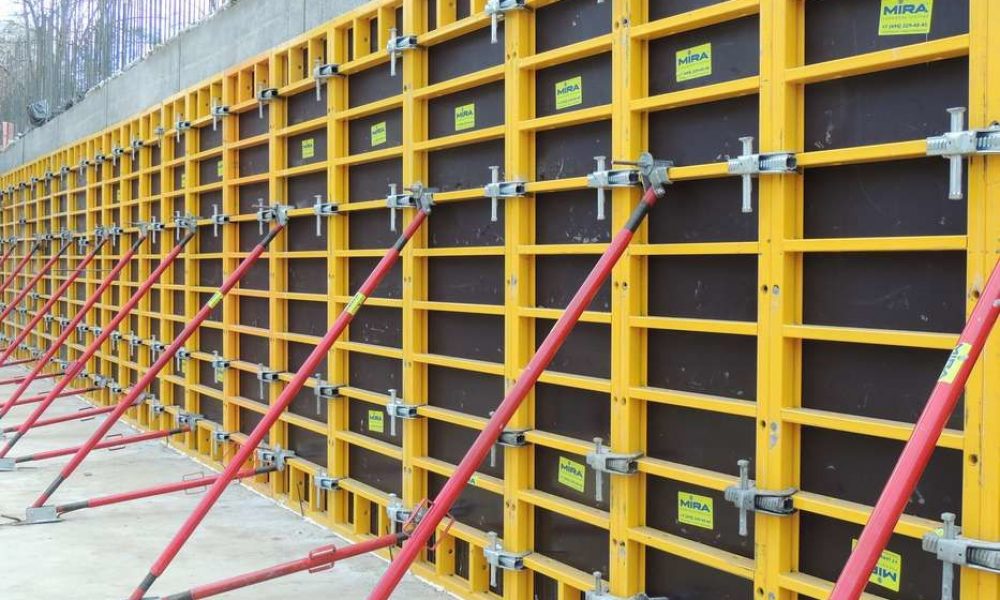

Подкос для опалубки — диагональный стальной упор с регулируемой длиной. Один конец крепится к каркасу щита, другой — к бетонному перекрытию или грунту. Упор не даёт панелям отклониться от проектного положения под давлением залитой смеси. Благодаря резьбовому или шкворневому механизму можно добиться точного вертикального положения щита до начала бетонирования.

Что такое подкос для опалубки и зачем он нужен

Свежезалитая бетонная смесь ведёт себя как тяжёлая жидкость — она давит на стенки опалубки во всех направлениях. Давление у основания стены высотой 3 м достигает 30–60 кН/м², в зависимости от скорости подачи смеси и её подвижности. Если панели ничем не закреплены снаружи, они сдвигаются, стыки расходятся и в монолите образуются наплывы и раковины.

Подкос берёт на себя эту распирающую силу и отводит её на опорное основание. Одновременно с этим винтовая регулировка длины штанги позволяет довести вертикаль щита до нужного значения перед заливкой. Проверка нивелиром, подтяжка механизма — и стена выходит ровной, без последующей штукатурной корректировки.

Сферы применения широкие: стеновая опалубка жилых и промышленных зданий, опоры мостов, колонны, лифтовые шахты, фундаментные стены. Сталь с порошковым или гальваническим покрытием защищает упор от ржавчины при регулярном контакте с влажным цементным раствором.

Из чего состоит подкос: конструкция элемента

В подкосе три функциональных узла. Каждый решает конкретную задачу и при необходимости меняется отдельно.

Шток (телескопическая труба)

Шток — выдвижная труба, которая задаёт рабочую длину упора. Наружный и внутренний цилиндры скользят друг в друге и фиксируются через резьбовую гайку или поперечный шкворень в отверстиях. Диапазон регулировки — от 1,5 до 10 м, в зависимости от модификации. На шток приходится основное сжимающее усилие от давления бетона и ветровые боковые нагрузки.

Оголовник

Оголовник — верхний соединительный узел. Он зацепляется за поперечное ребро жёсткости щитового каркаса: палец или шкворень вставляют в паз профиля, фиксируют. Профиль оголовника подбирают под конкретную опалубочную систему — детали от разных производителей могут не совпасть по геометрии.

Башмак

Башмак — нижний опорный узел. На бетонную плиту его крепят анкерным болтом, на деревянный настил — сквозным болтом с широкой шайбой. Надёжность башмака критична: если основание рыхлое или крепёж слабый, упор проседает при бетонировании и опалубка уходит из вертикали.

Виды подкосов для опалубки

Производители выпускают два конструктивных исполнения. Разница — в количестве точек крепления к щиту и допустимой высоте стены.

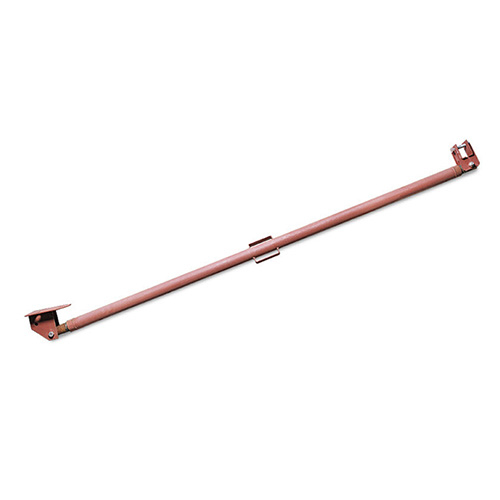

Одноуровневые подкосы

Одноуровневый подкос — одна штанга с одной точкой соединения с щитом. Монтируется быстро: закрепил оголовник, поставил башмак на анкер, выкрутил до нужной длины. Типовые модели рассчитаны на длину 2,9 и 4,2 м; фланцевые версии — на 6,5; 8,0 и 10,0 м для высоких стен.

Этот тип перекрывает большинство задач: стены до 4–5 м, фундаменты, колонны. Для равномерно распределённой нагрузки одной точки крепления к щиту достаточно.

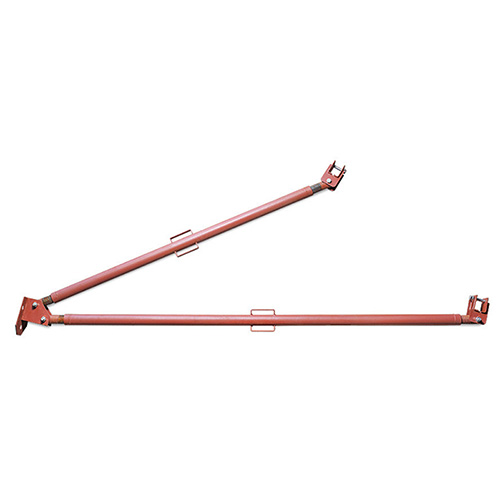

Двухуровневые подкосы

Двухуровневый подкос — штанга с двумя точками крепления по высоте щита: верхней и нижней. Нижний захват снимает часть изгибающего усилия с панели и делает всю систему жёстче. Такой вариант выбирают для стен выше 4 м, крупноформатных щитов и там, где отклонение от вертикали не должно превышать 2–3 мм на погонный метр.

Монтаж сложнее — нужно выставить и зафиксировать два захвата. Но результат оправдывает затраты времени: геометрия стены стабильна даже при интенсивной вибрационной обработке бетона.

Подкос vs раскос: в чём разница

Путаница в терминах возникает потому, что оба элемента — диагональные металлические трубы. На этом сходство заканчивается.

Подкос фиксирует щит опалубки снаружи относительно жёсткой точки опоры — перекрытия или грунта. Он воспринимает только сжатие, угол наклона подбирают под конкретную высоту стены. После распалубки упор снимают и используют повторно.

Раскос — жёсткая диагональ внутри самой несущей конструкции: ферм, стоечных рам, строительных лесов. Он превращает деформируемый четырёхугольник в устойчивый треугольник. Работает и на сжатие, и на растяжение, длина фиксированная.

Итого: подкос — внешняя регулируемая опора для временной конструкции, раскос — постоянный силовой элемент самой несущей системы. При заказе у поставщика лучше уточнять назначение элемента — в прайс-листах разных компаний терминология расходится.

Требования к качественному подкосу

Плавная регулировка. Резьба или шкворневой механизм должны работать без заеданий. Рывки при выдвижении трубы означают загрязнение или деформацию — такой элемент не даст точной юстировки.
Минимальный люфт в соединениях. Зазор в оголовнике или башмаке более 1 мм приводит к смещению щита под нагрузкой. Проверяется покачиванием от руки до установки.
Защита от коррозии. Порошковое покрытие или горячее цинкование. После каждого цикла — очистка от бетонных остатков и проверка целостности покрытия.
Соответствие опалубочной системе. Профиль оголовника подбирают под конкретный тип щита. Несовместимый оголовник не обеспечит жёсткую фиксацию.

Распространённые ошибки при установке подкосов

Башмак на рыхлом грунте без подкладки. Под весом бетона основание проседает, подкос теряет жёсткость. Под башмак кладут доску или стальную пластину, фиксируют анкером.
Слишком большой шаг между подкосами. Щит выгибается наружу в промежутках между точками опоры. Шаг расстановки указан в технической документации системы — отступать от него нельзя.
Пропуск контрольных замеров. Подкос выставляют в два этапа: предварительная фиксация → проверка нивелиром → окончательная затяжка. Пропуск второго шага гарантирует кривую стену.
Деформированные штоки и сорванная резьба. Гнутый шток не удержит проектное положение при работе вибратора. Повреждённые элементы — в списание, не в монтаж.
Демонтаж до набора прочности. Подкосы снимают вместе с опалубкой только после того, как бетон набрал распалубочную прочность — не менее 70% от проектной.
