Что такое клиновой замок и как он работает
При заливке стен бетонная смесь давит на опалубку с боков. Чем выше стена и чем подвижнее смесь, тем больше это давление. На нижних ярусах высотных стен нагрузка превышает 40–60 кН/м². Если щиты просто поставить рядом, зазор между ними неизбежно раскроется — бетон вытечет, а монолит получит дефект.
Клиновой замок решает эту задачу механически. Губки захвата охватывают профили двух соседних рам. Вбитый клин создаёт распорное усилие, которое прижимает рамы друг к другу. Чем сильнее давление бетона, тем плотнее клин сидит в пазу — система самоблокирующаяся.
Время установки одного замка — 10–20 секунд: надел, вбил клин молотком. Снятие — удар по клину с обратной стороны. Именно эта простота сделала клиновой замок стандартом в щитовых системах по всему миру.
Конструкция клинового замка
Замок состоит из двух частей:
- Корпус (краб). Две боковые губки (лапки), соединённые перемычкой. В губках прорезаны пазы, которые соответствуют профилю щитовой рамы. При монтаже каждая губка охватывает свой профиль — замок «садится» на два смежных щита.
- Клин. Трапециевидный стальной вкладыш. Вставляется в зазор между губками и вбивается молотком. Трапециевидная форма обеспечивает клиновой эффект: при вбивании губки расходятся, прижимая профили рам с нарастающим усилием.
Материалы: корпус — конструкционная сталь Ст3 или 09Г2С, клин дополнительно закаливают до твёрдости HRC 40–45. Это обеспечивает сопротивление ударным нагрузкам при монтаже. Защитное покрытие — горячее или холодное цинкование либо порошковая краска.
Вес стандартного замка — 1,8–2,5 кг. Конструкция неразборная (кроме клина): нет отдельных болтов или гаек, которые можно потерять на стройплощадке.
Виды клиновых замков для опалубки
Стандартные клиновые замки
Стандартные замки применяют для горизонтального соединения щитов в ряду — при наращивании ширины или высоты опалубочного полотна. Симметричная форма губок, прямой клин. Рассчитаны на рабочую нагрузку до 3,5–4 тонн на один замок.
Подходят для заливки фундаментов, стен высотой до 3–4 м, колонн. Это самый массовый тип — его используют при стандартном темпе бетонирования (скорость подачи смеси до 2 м/ч по высоте).
Усиленные клиновые замки
Усиленные замки имеют увеличенное сечение губок и более толстый клин. Изготавливаются из стали 45Л с дополнительной термообработкой. Несущая способность — до 6,5 тонн.
Применяются на нижних ярусах высоких стен (6 м и выше), при скоростном бетонировании с высокой подвижностью смеси (П3–П4) и в крупнощитовых системах. Визуально отличаются более массивным корпусом. При совмещении с опалубкой важно подтвердить совместимость у производителя.
Как подобрать клиновой замок: 4 критерия
- Совместимость с опалубочной системой. Профиль паза в губках должен точно соответствовать профилю рамы щита. Замок от другой системы либо не наденется, либо будет болтаться с недопустимым люфтом.
- Качество корпуса. В сварных замках шов должен быть сплошным, без подрезов и пор. В литых — поверхность без трещин и заусенцев. Заусенцы на рабочей поверхности паза не дают клину сесть до конца.
- Геометрия клина. Клин должен входить в паз плотно, без бокового люфта. Допустимый зазор — не более 0,3 мм. Разболтанный клин вылетает при вибрации от глубинного вибратора.
- Состояние покрытия. На оцинкованных замках не должно быть белого налёта (оксид цинка — признак неправильного хранения). На крашеных — сколов и вздутий.
Установка клинового замка: пошаговая инструкция
- Подготовьте щиты. Убедитесь, что рамы щитов чистые — без затвердевшего бетона на профилях. Загрязнения не дают замку сесть вплотную.
- Сведите щиты вплотную. Стыковочные рамы должны касаться друг друга по всей плоскости прилегания. Зазор в стыке — бетонное молочко и дефект поверхности монолита.
- Наденьте краб. Совместите пазы губок с профилями рам и наденьте корпус сверху вниз — он должен «сесть» без усилий. Если не садится — проверьте совместимость или наличие загрязнений на профиле.
- Вбейте клин. Несколько ударов молотком 0,8–1 кг. Клин должен войти до конца: его торец не должен выступать из корпуса более чем на 5–10 мм. Недобитый клин — ненадёжное соединение.

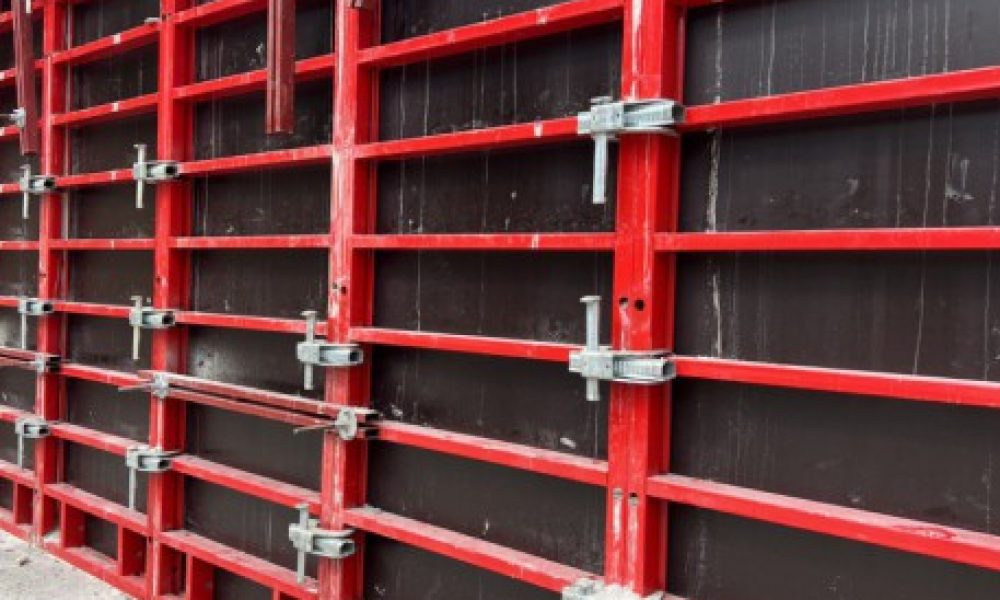

- Установите замки по всему периметру стыка. Шаг расстановки — согласно схеме расстановки опалубки. Обычно один замок на каждые 300–500 мм стыка.
Обслуживание и хранение замков-крабов
- После каждой распалубки: очистить корпус и клин от бетонных остатков скребком или металлической щёткой. Затвердевший бетон в пазах — главная причина, по которой замок перестаёт правильно работать.
- Перед хранением: смазать рабочие поверхности WD-40 или тонким слоем солидола. Это предотвратит коррозию в пазах и облегчит монтаж в следующем цикле.
- Хранить: россыпью в контейнерах или сетчатых ящиках в сухом помещении. Не на улице и не в контакте с мокрой поверхностью — цинковое покрытие при длительном контакте с влагой образует белый налёт и разрушается.
- Дефектные замки: трещины на корпусе, сорванные зубья на пазе, деформированный клин — в списание. Замок с дефектом теряет несущую способность непредсказуемо. Замена одного краба стоит 150–300 рублей, разбор дефектной стены — в разы дороже.
Типичные ошибки при работе с клиновыми замками
- Недобивание клина. Полузабитый клин выходит при вибрации бетона. Стык раскрывается, бетон вытекает. Визуальный контроль: торец клина не должен торчать более чем на 10 мм.
- Грязные профили рам. Замок не садится плотно, между рамами остаётся зазор 1–3 мм. Через него вытекает бетонное молочко — образуются наплывы и дефекты поверхности.
- Несовместимый замок. Замки от разных производителей могут иметь одинаковый внешний вид, но разный профиль паза. Проверяйте совместимость перед смешиванием комплектов разных систем.
- Не снимают замки при распалубке. Попытка разобрать щиты без снятия замков деформирует оголовники и гнёт рамы. Демонтаж всегда начинается с извлечения клиньев.
- Редкая расстановка замков. Стремление сэкономить на количестве крабов приводит к раскрытию стыка в промежутках между точками крепления. Следуйте схеме расстановки из технической документации системы.
